25噸超低溫空氣源熱泵熱水器工程北京龍城瑞豪酒店案例

一、項目簡介

龍城瑞豪賓館位于北京市房山區良鄉長虹小區甲2號，六層營業面積，共10000多平方米，地理位置優越，南鄰107國道，北靠長虹小區，比鄰良鄉城鐵南關站，交通極為便利。龍城瑞豪賓館建筑設計新穎、裝修豪華，設有多功能會議室及豪華舒適、清新典雅的房間200余間。

項目要求：每天產熱水25噸，水溫50℃用以滿足客房+餐廳等環境用水

二、 方案設計原理及可執行性

本項目以空氣為能源，采用高效魯禹超低溫空氣源熱泵機組。機組運行環境溫度-20-45℃。不銹鋼保溫儲水箱，容量為25立方。配備LYK71RD機組4臺；

1、超低溫空氣源熱泵機組技術參數：

型號：   LYK71RD

額定電壓：380V/50HZ

額定功率：18.7KW

產水量：  2200L/H

制熱量：   75KW（環境溫度7度）

外形尺寸:  2100*1100*2000

接管尺寸:  DN65

制冷劑：  404A

蒸發器:   高效波紋式同軸套管

冷凝器:   采用高效銅鋁翅片

出風形式: 頂出風

工作環境:  -20℃—45℃

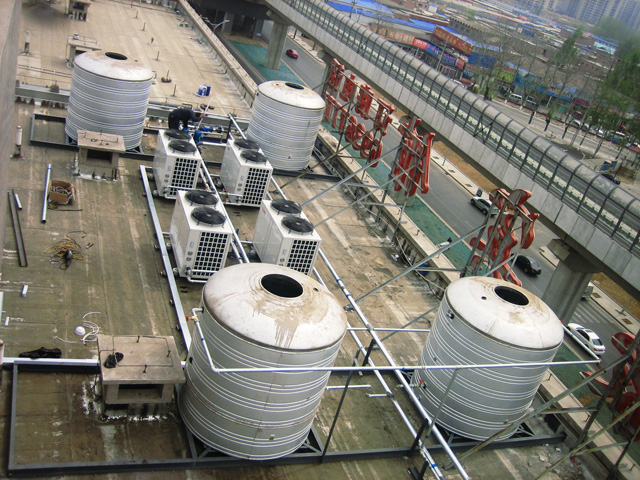

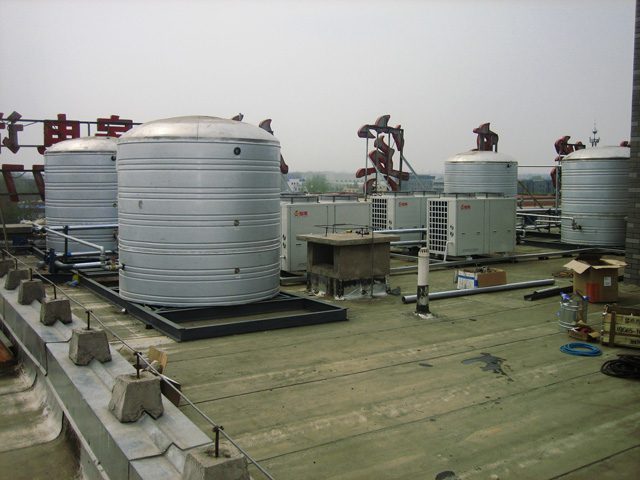

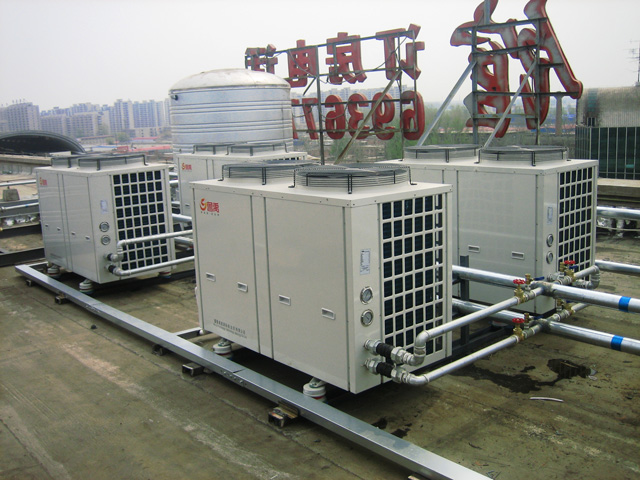

2、超低溫空氣能熱水器安裝圖：

3、超低溫空氣能熱水器的原理：

（1）熱泵機組通過空氣中的熱交換提取熱能，達到制熱的目的。

(2)用較少的電能換取最大量的空氣熱能。

（3）熱泵機組通過空氣的熱交換，把低品位的熱量換成高品位的熱能。從而達到冬季為建筑采暖的效果。

（4）20噸保溫水箱在底部1/3處做一隔板，電磁閥啟動自來水水平進入水箱的底部進行上水，熱水出口在水箱的中部，當熱水放出水箱的1/3處時冷水自動補充，直到水箱水滿補水自動停止。在水箱的中部放一熱泵的出水感溫探頭，在水箱的底部放一熱泵進水的感溫探頭，當水箱底部的水溫低于設定的溫度時熱泵自動啟動，當熱泵把水加熱的設定的溫度時熱泵自動停止工作，從而保證了熱水溫度的恒溫性。

（5）緩沖水箱保護系統安全，防止液擊，管道系統膨脹損壞設備。

三、經濟分析

熱泵與常用能源產熱水費用參考

星級賓館每天需要50度生活熱水大約為60噸

以上數據僅供參考

運行費用估算：

1.  冬季的運行費用：北京冬季按125天計算，機組在-7度的環境溫度下的發熱量是49KW.

25噸冷水溫度提升40度（從10℃提升到50℃）需要的熱能為25*40*1.163=1163KWH。熱泵工作的時間為1163/49*4=6小時，電的消耗為6*18.7*4=444KWH。每度電按0.8元計算，每天的費用是444*0.8=355元，冬季的運行費用是355*126=44800元。

2.其他的季節的運行費用（冷水溫度仍以10℃為基數計算），機組在環境溫度20度的情況下的發熱量為75KW，熱泵工作時間為1163/75*4=4小時，電的消耗為4*18.7*4=300KWH，每天的運行費用300*0.8=240元，春夏秋按240天計算，則運行費用為240*240=57600元。因此，全年的運行費用是57600+44800=10.24萬元。
