空氣源熱泵采暖機≠冷暖空調

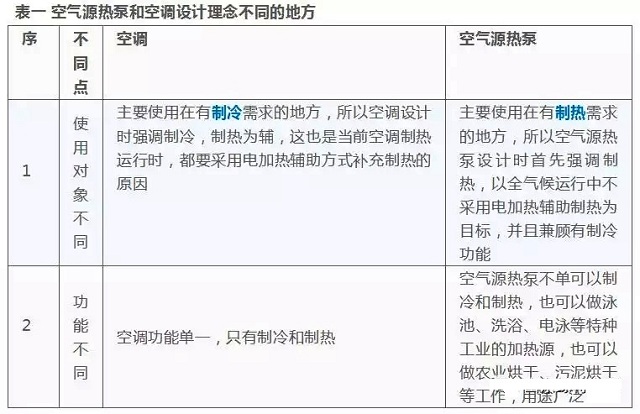

  目前市場常見的空氣源熱泵采暖機和普通空調相比有著顯著的不同，首先要了解空氣源熱泵和空調兩種產品的設計理念不同，進而理解其產品的不同，我們先把兩者設計理念不同的地方列表如下。

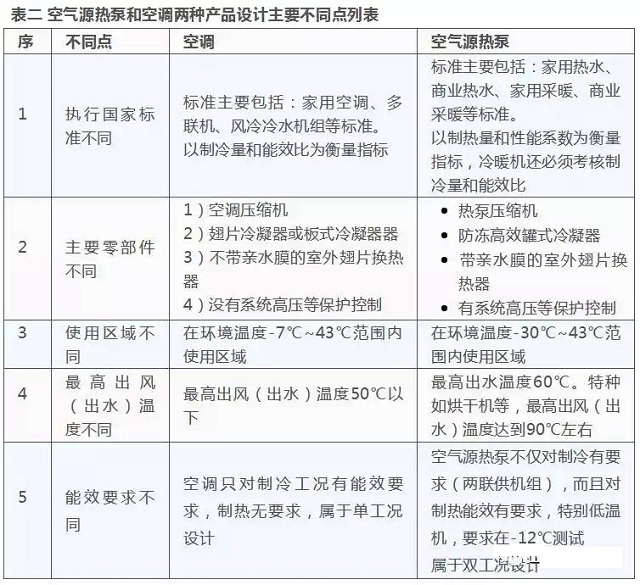

  由于兩種產品的使用對象不同，決定他們采用的國家標準、選用的零部件、使用的地域、出風(或出水)溫度、能效等均不同，列表分析如下： 

  在以上所有列項中，又以壓縮機不同為最重要，不同的壓縮機決定產品的不同使用效果和不同的使用地域。空調選用空調壓縮機，以R22為例，最大運行壓力不超過2MPa，壓縮機比小于7，最高排氣溫度不超過90度;但空氣源熱泵必須采用熱泵壓縮機，同樣以R22為例，最大運行壓力達到3 MPa，壓縮機比達到12，甚至更高到20，最高排氣溫度達到110度。

  這些參數的不同，要求熱泵壓縮機的加工精度、軸承強度、電機耐溫性能等方面均是在空調壓縮機有數量級上的提升，為了表達更直觀，我們來看一下兩種壓縮機的運行范圍對比圖。

  圖1 空調壓縮機(A/C)和熱泵壓縮機(HPWH)運行范圍對比圖

  圖中，橫軸對應蒸發溫度(相當于熱泵的室外環境溫度)，縱軸對應冷凝溫度(相當于熱泵的使用側的出風或水溫度)，可以看出，熱泵壓縮機的運行范圍是在空調壓縮機上有成倍的擴大。

  有了強壯的“心臟”，空氣源熱泵才能高溫出風(水)，低溫運行。“高溫”到廣泛使用在出風溫度達80℃以上的烘干行業，“低溫”到大西北新疆等地，帶老式鑄鐵暖氣片采暖。為滿足這種極端而又正常的使用條件，除了有強壯的“心臟”，還要有聰明的“大腦”，要求空氣源熱泵的主控制器既要保護制冷系統的運行可靠，又要保證用戶24小時不斷續的使用需求，容錯性和精準性，兩種相互矛盾的關系在空氣源熱泵的控制邏輯上得到完美的統一。

  由于空氣源熱泵寬氣候的運行特性，最高和最低環境溫度的溫差近80℃，由于制冷系統在低溫工況運行時需要的制冷劑流量相對較小，較高溫工況運行的制冷劑量減少20%以上，這對空氣源熱泵的系統容液量提出更高的要求，要系統根據實際運行參數自動調節參與有效運行的制冷劑的量。所以，需要對氣液分離器進行特別的設計，包括容積、回油孔、平衡孔等方面進行熱泵方面的專門設計和大量的試驗驗證。

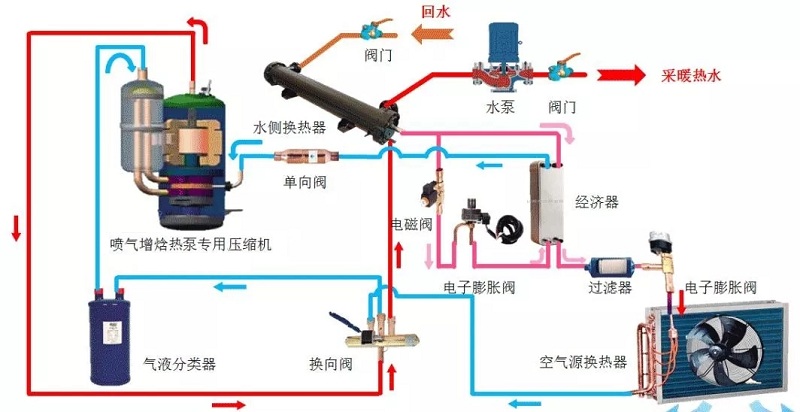

  圖2 變頻低溫空氣源熱泵系統圖

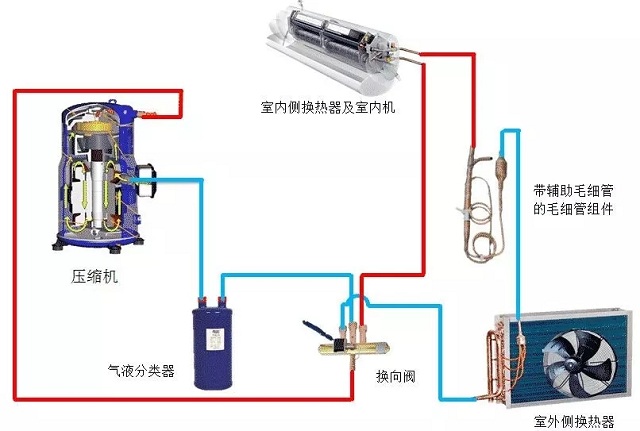

  圖3 空調器熱泵的制熱系統圖

  綜上所述，空氣源熱泵不同于并優于空調的主要有：

  空氣源熱泵采用熱泵專用壓縮機，耐壓、耐溫、加工精度等方面均在空調壓縮機上有數量級上的提高，并且使用壽命也大為延長;

  空氣源熱泵的主控制器的邏輯設計較空調來的更復雜，比空調的單一制冷系統控制，還多一個水路系統控制;

  空氣源熱泵的寬氣候運行特點，同樣匹數的機器，需要的制冷劑量較空調有增大，要求儲液器的設計更復雜，一般還需要采用雙儲液器設計;

  空氣源熱泵的化霜設計相對空調要求更高，既要保證制冷系統的穩定可靠運行，又要減少室內溫度的波動幅度，提高用戶的舒適度;

  低溫空氣源熱泵一般采用“五大件”設計，由空調的“四大件”的單一系統變成了帶噴氣增焓的雙系統，低溫制熱效果更好，性能系數更高;

  空氣源熱泵的節流裝置全部采用電子膨脹閥或外平衡熱力膨脹閥，相對空調的毛細管節流精度更高，調節范圍更寬。

  基于以上幾點，空氣源熱泵不等同空調，可以說是空調的升級品，也是將來建筑舒適節能系統的必選品。
