空氣源熱泵熱風機技術要點及難點探討

  導讀：近年來，煤改電在我國北方地區清潔取暖中持續火熱，特別是空氣源熱泵采暖在農村地區，成為家喻戶曉的優質清潔采暖設備。在繼2017年北京、天津、河南鶴壁等地區試點應用后，2018年空氣源熱泵熱風機正式登上了舞臺，目前已經成為北京、河北、山西、山東等地農村地區煤改電清潔取暖有效選擇。那么，熱泵熱風機在技術上有怎樣的要點和難點需要注意呢?

  那么，熱泵熱風機是什么呢?熱泵熱風機是強化制熱的空調，跟空調沒有本質的差異。熱風機優于空調三個重要特點：一是上下同時送風，溫度場更適合采暖需求;二是室外側換熱器設計更利于低溫制熱;三是變頻噴氣增焓壓縮機，提高低溫制熱能力以及能效。

  噴氣增焓形式一：板換式經濟器

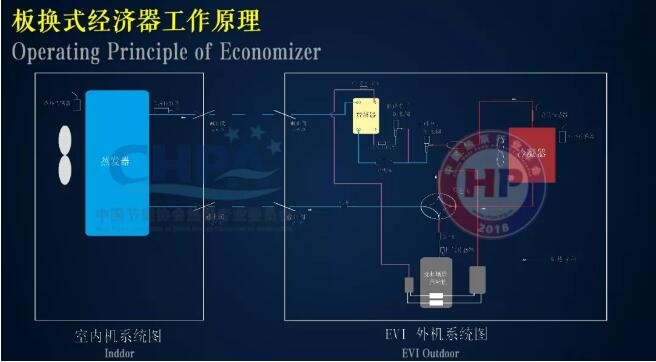

  噴氣增焓有兩種形式，一種是板換式經濟器，一種是閃蒸器。板換式經濟器原理是來自冷凝器的高壓液態制冷劑一部分通過節流蒸發，去降低另一部分的溫度，令其過冷，這部分過冷液體經主路節流閥進入蒸發器;一部分吸熱蒸發后的氣態制冷劑通過經濟器與壓縮機的連通管道，重新進入壓縮機繼續壓縮，進入循環。

  空氣源熱泵熱風機在競爭激烈的“煤改電”市場，可采用一些最經濟的方案。簡單的說，板換式經濟器可從系統安全性角度分析;板換式經濟器要好控制一些，控制好EVI入口的過熱度基本就能保證不會有輔路回液的問題。而閃蒸器方案如果采用最經濟的方式，輔路不增加電磁閥控制，需要一級節流和二級節流配合好，否則可能產生回液的問題。需要通過大量實驗驗證找到規律，好處就是發現規律后控制反而變得簡單了，因為控制目標和這兩級節流的方向是一致的，不存在相互影響的問題。

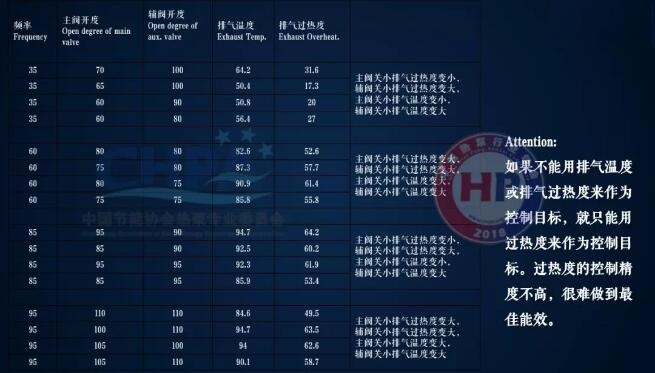

  如果不能用排氣溫度或排氣過熱度來作為控制目標，就只能用過熱度來作為控制目標。過熱度的控制精度不高，很難做到最佳能效。同時，板換式經濟器還可從系統的穩定性以及發揮系統最佳性能的角度來看，不如閃蒸器，主路和輔路相互之間有影響，對控制目標存在不確定的作用，當然這里說的是雙電子膨脹閥方案，如果用熱力膨脹閥，控制容易一些，但成本偏高。

  噴氣增焓形式二：閃蒸器

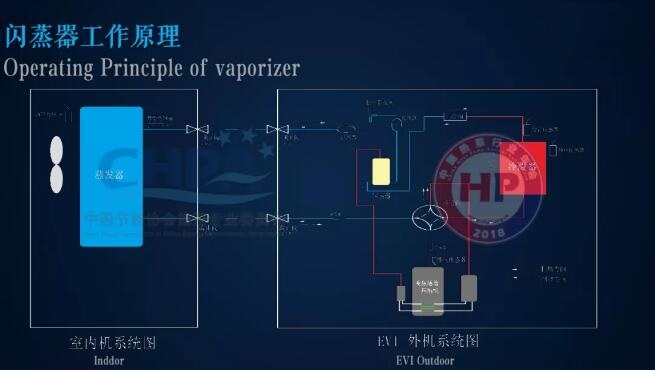

  閃蒸器原理則是通過一次節流降壓后，從而導致部分液態制冷劑蒸發，通過制冷劑蒸發后帶走熱量，從而提高剩余液態制冷劑過冷度。蒸發后的制冷劑通過連接管進入壓縮機繼續壓縮，進入循環。同時，板換式經濟器與閃蒸器兩種方式相比，其制熱效果通過實驗對比，能力能效沒有明顯的差異。

  在不同的頻率下，開主閥或關主閥及輔閥，得出的結論是相反;用排氣溫度，希望從控制角度出發。因過熱度范圍小，如果單純控制，其精度不是很好。如果說我們想要控制得更好一些，用排氣溫度和排氣過熱度。此外，閃蒸器使用閃蒸器容易要做到發揮系統最佳性能;最大好處是成本低。

  閃蒸器從系統安全性來說，系統匹配難度要大一些，需要做的測試多;閃蒸罐需注意室內機有可能產生的傳遞音，閃蒸罐是一個罐體，有可能放大冷媒流動聲音，另外如果控制不好過冷度在電子膨脹閥處也會產生明顯的冷媒流動音。當然這些問題用如果經濟器則要好控制一些;閃蒸罐如果用最經濟的方案對制冷模式來說性能要差一些。

  結論：

  兩種噴氣增焓方式各有優缺點，在空氣源熱泵市場可以發現，有不同方式和設計，但成本的因素更為大家所關注;此外，還要注意用閃蒸罐的匹配難度要稍微大一些。

      本文轉自：熱泵在線 作者：蘇劍
