嬰兒游泳館用空氣源熱泵熱水器安全又節能 費用不到電鍋爐的1/4

  國家開放二胎政策，隨之而來的便是新生兒的增多，圍繞嬰幼兒的相關產業鏈市場也相應地拓展開來，嬰兒游泳館成為一個新興的市場。該方案為綿陽某嬰兒游泳館空氣源熱泵熱水系統方案。

  據項目負責人介紹，客戶之前考慮的是電熱水器或燃氣熱水器，鑒于嬰兒游泳池對熱水穩定性和安全性的要求，最終選擇空氣能。客戶反饋使用效果良好，水溫恒定，不用擔心安全事故，很放心，每天耗電量大概在1000度左右。

  一、 項目概況

  1.工程所在地概況

  綿竹隸屬四川省德陽市，年平均氣溫在16℃左右，冬季最冷月(1月)平均氣溫為5℃左右，最低氣溫在0℃以下的天氣集中出現在12月中下旬和1月上旬，少部分出現在1月中下旬，平均氣溫比同緯度的長江中下游地區高1～2℃。

  2.用水需求

  該項目為嬰兒游泳館洗浴用水，有一個2噸和一個4噸的大游泳池，另有6個獨立的小池，每個小池的容積為200升。大游泳池不是同時使用，看每天的總人數而定，小池按每天洗20個孩子計算用水量。根據該游泳館每天最大規模計算，配置8噸水箱可滿足每天使用，水箱設置溫度均為50℃，安裝位置建議安裝在屋頂。

  3.設計要求

  本系統使用空氣源熱泵熱水機組為熱水系統提供熱源，充分利用空氣能省電、節能功能，從低碳、節能、安全、環保、可靠等性能出發，降低系統運行成本，滿足日常用水需求。

  二、設計原則及依據

  1.相關國家及行業標準(略)

  2.當地氣象及冷水補水水溫確定

  2.1氣象資料

  由全國民用建筑供暖通風與空氣調節設計規范《GB50736-2012》查得，成都氣象資料：

  全年平均氣溫：16.1℃;最冷冬季平均氣溫最低：1℃;極端最低：-5.9℃。

  2.2冷水補水水溫確定

  一般自來水為地表水，地表水的供水溫度變化與大氣溫度變化基本一致，因此溫度參照GB50015-2003(2009年版)的冷水計算溫度進行取值。查表可得，地面水為7℃，故可取成都基礎水溫為7℃。

  三、主設備參數校核及選型計算

  1.空氣源機組選型計算

  由于綿竹最冷冬季平均氣溫最低是1℃;極端最低是-5.9℃;因此熱泵選型為工作環境溫度是-15～45℃的空氣源熱泵熱水器機組。

  經計算，為確保每日8噸的熱水供應，系統配置2臺空氣源熱泵熱水器機組。另：本系統可以暫時考慮不設置輔助能源，但是應在保溫水箱內預留電加熱管安裝口，以便后期根據實際情況追加電熱管。

  2.空氣源熱泵機組循環泵的選型

  當機組安裝低于水箱時，水箱與機組之間的高度差不應大于8m，超過8m時應安裝中間過渡水箱;當機組安裝高于水箱時，則要注意循環水泵的選型，在克服高落差的情況下務必保證單機循環流量不低于循環保溫水流量規定值。

  3.本項目空氣源熱水系統運行原理及運行說明

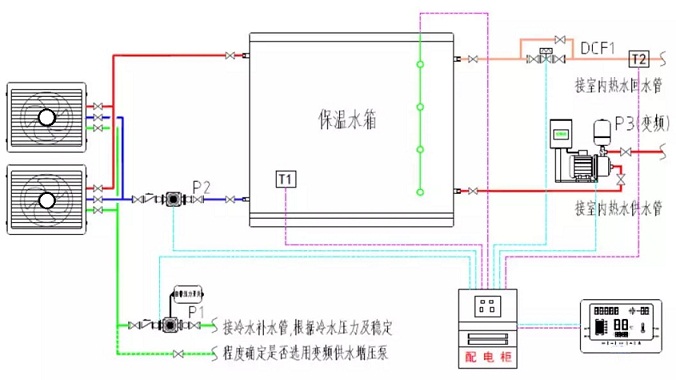

  (本圖僅為示意，不代表實際安裝方式)

  3.1保溫水箱補水：當保溫水箱內水位低于設定水位時，補水電磁閥DCF1開啟，當達到設定水位時，補水電磁閥DCF1關閉，補水結束。

  3.2保溫水箱循環加熱：當水箱內水溫T1低于設定溫度(默認50℃，可調)時，熱泵機組循環水泵P1、熱泵主機機組開啟，當水箱內水溫T1達到設定溫度時，熱泵機組循環水泵P1、熱泵主機機組關閉。如此不斷循環往復，將空氣中的熱量不斷累積并穩定在保溫水箱內。

  3.3室內回水循環：在設定時間段內，室內熱水管網內水溫T2<30℃(可調)，室內管路回水電磁閥DCF2打開，供水變頻增壓泵開式運轉，將回水管路水流至水箱內;當回水管路水溫T2≥40℃(可調)時，電磁閥DCF2關閉。如此循環往復，保證熱水末端溫度恒定，打開噴頭或水龍頭即有熱水的效果。

  3.4循環清洗功能：當系統長時間運行時，換熱器內可能會產生水垢，將會導致換熱不良，系統出水溫度低，主機整體制熱效果下降，甚至還會出現堵塞水路的狀況，為防止此種狀況的發生，需要對設備進行定期循環清洗。

  四、系統配置設備說明

  1.空氣源熱泵熱水器機組

  空氣源熱泵熱水器機組，按設定要求全自動控制，水溫達到設定要求，即自動停止;一旦水溫降低后，即自動啟動加熱。水溫可自由設定，用戶可根據需要自行設定開/關機時間(達到預定水溫即自行停止工作)，可實現低電價時工作、高電價時使用，減少了運行費用。

  空氣源熱泵熱水器采用循環加熱模式對水箱中的熱水進行循環再加熱，保證水箱中的熱水溫度穩定在設定值，隨時滿足用戶的熱水使用需求。智能控制，全自動運行，無需隨時設置調試、無需專人值守，更方便更安全;

  智能化霜，真正做到有霜化霜，無霜不化，化霜快速，無多余熱量損耗，不影響制取熱水;智能回水，可設置10段定時回水，實時用戶水溫監測，真正做到即開即熱即用;模塊多聯，采用先進的微電腦控制技術，實現1～16臺模塊式多聯自由擴展，集中控制便于管理;

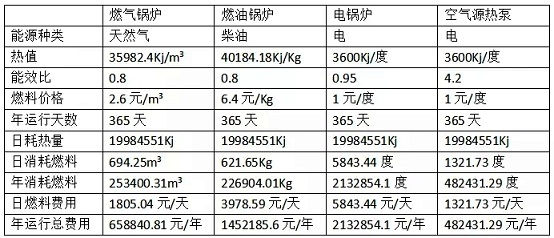

  節能減排，比普通制熱方式節能77%，每噸水的制熱成本和燃煤鍋爐相當，但比后者更節能環保;三年質保：整機三年免費包修，用戶使用過程更安心、更放心。

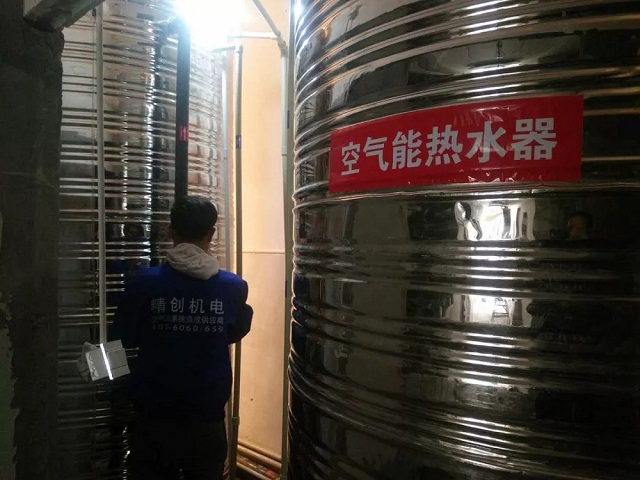

  2.保溫水箱

  不銹鋼保溫水箱內外膽均采用SUS304 板材，保溫層為50mm厚聚氨酯保溫塊，外殼為不銹鋼，聚氨酯保溫塊與不銹鋼板沖壓成型，構成統一整體，附于水箱內膽上，保溫性能良好并且外觀美觀。

  3.管路配件及保溫等

  3.1管道及管件：循環管道采用國標熱鍍鋅及管件，國標給水管滿足集熱系統的耐溫、防腐要求，且施工效果規整美觀;配件為國標配件，采用國標配件，杜絕了本體滲漏情況發生。

  閥門配件等采用全銅質閥門、管線均采用國標動力線、信號線及電纜線。室外線路均配置熱鍍鋅板材橋架。管道支托架使用國標L40*40*4熱鍍鋅角鋼，支承固定在可靠的建筑結構上。

  3.2橡塑絕熱保溫管：橡塑絕熱保溫材料，導熱系數為0.034w/mk，為閉孔彈性材料，具有柔軟、耐屈繞、耐寒、耐熱、阻燃、防水、導熱系數低、減震、吸音等優良性能。
