300㎡別墅超低溫空氣源熱泵采暖制冷

       魯禹超低溫空氣源熱泵采用國際領先水平的噴氣增焓技術，使用環境溫度在-25℃以上，在低溫環境中比同類產品能效高30%以上，是北方寒冷地區的首選采暖設備。

  超低溫空氣源熱泵供暖的使用大幅度減少了取暖區域的燃煤、燃油、燃?xì)獾南�耗，同時大幅度減少了因燃煤、燃油、燃?xì)鈳�來的廢氣污染。產品節能顯著，考慮冬季取暖這一項，用戶可在3~5年內收回投資成本。

  超低溫空氣源熱泵是吸收環境中空氣的熱量，將環境中空氣的熱量通過熱泵轉移到房間中，空氣的熱量也來自太陽。普通空氣源熱泵的最大的缺點是制熱量隨環境溫度的下降衰減較大。普通的空氣源熱泵有效的應用的最低環境溫度一般不于-5℃，如果低于-5℃即無法獲得理想的應用效果。魯禹超低溫空氣源熱泵采用超低溫工況壓縮機及低溫高效404A制冷制，既能解決空氣源熱泵的衰減問題，同時還可以有效的正常制熱，適用在-25℃的環境溫度工作，-20℃以上可達到理想的應用效果。

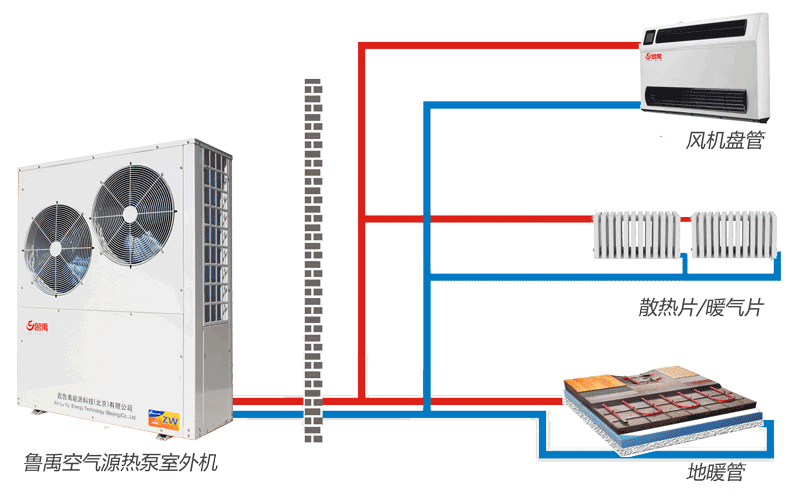

  目前超低溫空氣源熱泵供暖末端采暖方式也開始多樣化：1、地板輻射供暖，2、風機盤管供暖，3、散熱片供暖。

  地板輻射供暖原理：通過埋設于地板下的加熱管，把地板的表面溫度加熱，通過均勻地向室內輻射熱量達到采暖效果。適用居所：新建住宅小區，不具備集中供熱條件或分散的別墅住宅，精裝修公寓。

  風機盤管供原理：通過出風口提供熱源供暖。適用居所：多聯機系統適用于層高較低，對各個房間要求精確溫控的場合;冷熱水系統適用于建筑層高不太高，對各個房間要求獨立溫控的場合;風管系統適用于各空調區使用時間相對集中、溫度要求差別不大的場合。

  散熱片供暖原理：以集中供暖為熱源的方式。適用居所：普通住宅小區，有集中供暖條件的住宅。

  下面以某工程項目作為例子，對超低溫?zé)岜迷诩彝ス┡瘧?yīng)用及供暖費用進行分析參考。

  超低溫空氣源熱泵家庭供暖工程項目實例

  一、工程概況：

  青島某別墅建筑面積250平方米(節能建筑)，要求冬季采暖、夏季制冷。

  家庭供暖工程項目實例

  (1)《建筑給水排水設計規范》GB50015-2003

  (2)《給水排水制圖標準》T50106-2001

  (3)JGJ/T16-92民用建筑電氣設計規范

  (4)出口歐盟CE認證標準

  (5)EN14511熱泵能效標準認證標準

  (6)GB50189-2005公共建筑節能設計標準

  (7)GB7725-1996房間空調器標準

  (8)GB/T18430.1-2007蒸汽壓縮循環制冷(熱泵)機組技術標準

  (9)《筑給水排水及采暖工程施工質量驗收規范》GB50242—2002

  (10)《城市熱力網設計規范》CJJ34標準

  二、機組選型及參數

  選用魯禹超低溫空氣源熱泵LYK-39RD一臺。

  LYK-39RD技術參數：

  制冷量35.3kw(在環境溫度35℃的情況下)

  制熱量38.8kw(在環境溫度7℃的情況下)

  輸入功率11.8kw;

  末端方式：

  采用風機盤管的形式，夏季制冷、冬季采暖。

 三、超低溫空氣源熱泵運行費用計算

  1、冬季采暖的運行費用

  根據《全國主要城鎮采暖期有關參數及建筑物耗熱量指標》提供的數據：青島計算用采暖期天數為111天，室外的平均溫度為-0.5℃,白天的平均溫度為4℃,節能建筑在采暖期間平均耗熱量指標為20.4w/㎡，民用電價0.5元/kwh，。超低溫空氣源熱泵在平均溫度-0.5℃情況下的能效比為1:3(出水溫度43℃);在白天平均溫度4℃情況下的能效比為1:3.2(出水溫度43℃)。

  根據魯禹超低溫空氣源熱泵能效比的測試結果：

  在室外平均溫度-5.7℃的情況下能效比為1：2.6。

  在白天平均溫度-1.6℃的情況下能效比為1：2.9。

  所以超低溫空氣源熱泵在計算用室外平均溫度的情況下運行費用為：

  20.4w/㎡×24h/天×111天×0.5元/kwh÷2.6=10.45元/㎡.

  超低溫空氣源熱泵在白天平均溫度的情況下運行費用為：

  20.4w/㎡×24h/天×111天×0.5元/kwh÷2.9=9.37元/㎡。

  冬季采暖水泵運行費用為：1.1kw/h×24h×111天×0.5元=1462.2元

  因此青島節能住宅冬季超低溫空氣源熱泵的運行費用在9.37元/㎡—10.45元/㎡(建筑面積)之間。

  300平方米別墅節能建筑運行冬季采暖的費用：

  (9.37元/㎡×300㎡+1462.2元)~(10.45元/㎡×300㎡+1462.2元)

  即為：4273.2元~4597.2元之間。

  2、夏季制冷費用與普通的中央空調一致。

  四、魯禹超低溫空氣源熱泵的特點

  由于超低溫空氣源熱泵它是把空氣的能量直接轉化成熱水，它在冬季-20℃的環境溫度下機器正常運行且能效比為1：2，運行中沒有任何的廢氣廢水的排放，是一種節能環保的高科技的暖通設備。它的安裝不受任何條件限制和國家政策的約束，它的安裝占地面積小，簡易方便，機器可放置在露天。同時又不受采光面積的限制。

  與水源熱泵相比不需要使用地下水，不需要打井(不需要國家的審批手續)，不需要機房。

  與地源熱泵相比不需要地埋管，不需要打地埋管的豎井(節省此部分投資)。
