洗浴廢水余熱回收解決方案

一、概述

淋浴和浴池洗身過后的廢水里含有大量可利用的熱能，這部分熱能完全可以利用于對新鮮冷水進行加熱,可以幫助洗浴經營者減輕至少一半以上的洗浴加熱水購進成本，同時對于優化洗浴運營管理也有有極高的意義，更重要的是節約了能源降低了消耗，下面簡單介紹一下魯禹洗浴廢水余熱回收解決方案。

二、洗浴廢水余熱回收方案目的和意義

魯禹洗浴廢水余熱回收系統的目的在于幫助洗浴經營者節能高效的制造洗浴熱水，縮短洗浴廢水余熱回收投資回報周期，是在充分了解每一位客戶需求和資源配置的情況下制定的洗浴熱水工程解決方案，該方案在大幅節能降耗的同時又能滿足洗浴中心的最大用水量。魯禹洗浴廢水余熱回收系統只需要初次加熱達到預定溫度，就可以循環不斷的使用余熱產生熱水，圓滿解決了洗浴行業低功耗使用大量熱水的需求。

三、方案的原理圖示

系統主要組成部分：

魯禹熱回收系統

熱水箱/保溫水箱

洗浴廢水（一般在32℃-37℃）

新鮮冷水/干凈冷水（一般為常溫）

廢水池

方法/步驟

一、將洗浴廢水集中收集到廢水池中，廢水池的大小根據熱水日使用流量或最大使用時段流量或熱水箱（保濕水箱）決定。

二、利用管道讓洗浴下來的廢熱水（一般在32℃-37℃）統一流入魯禹洗浴熱回收系統機組里，同時接入新鮮或者干凈冷水（一般為常溫），也就是讓干凈冷水和洗浴廢熱水同時進入里。

三、魯禹洗浴熱回收系統機組內部開始進行熱量交換。干凈冷水和洗浴廢熱水的溫度進行交換，廢熱水由熱變冷，干凈冷水由冷變熱，但是水質互不影響，只是溫度進行交換。

四、常溫冷水狀態下，熱能交換后的兩種水已經變成了洗浴廢冷水（常溫）和干凈熱水（約45℃），從熱回收系統機組另一端流出，洗浴廢冷水可以排出，干凈熱水進入保溫水箱后魯禹熱回收系統機組還可給其進行持續保濕加熱。（注：魯禹洗浴熱回收系統只需要初次加熱達到預期標準溫度，就可以循環不斷的使用熱能產生熱水）

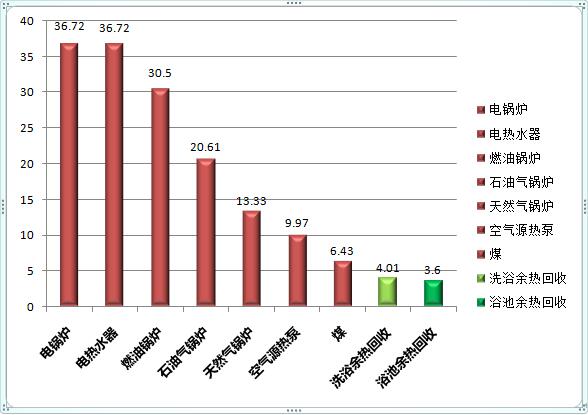

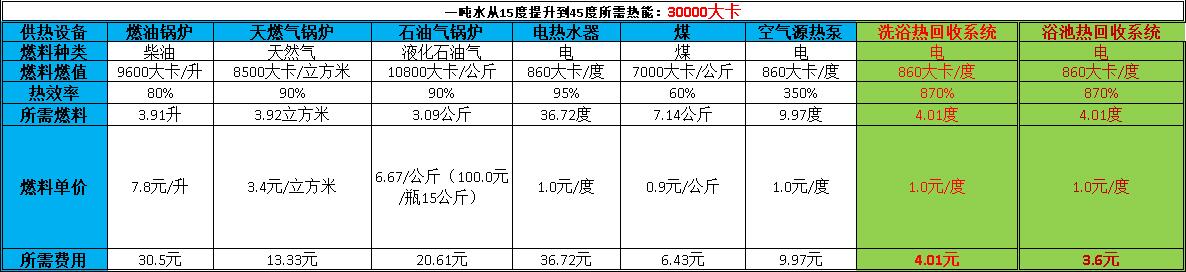

四、系統方案的能耗與費用對比

五、系統節省費用計算（年）

以洗浴中心年平均營業時間為12個月左右為例

1、與燃油鍋爐相比

燃油鍋爐運行費用：30.5元/噸

魯禹洗浴余熱回收系統運行費用：4元/噸水

年節約能源運行費用：100噸水*30天*12月*（30.5-4）=95.4萬元/年

2.與購買熱水相比

買水費用：27元/噸（70℃左右），合45℃熱水約：23元/噸水

魯禹洗浴余熱回收系統運行費用：4元/噸水

年節約能源運行費用：100噸水*30天*12月*（23-4）=68.4萬元/年

注：購買的熱水多為熱電廠工作使用過的熱水，顧客洗后感覺皮膚發澀，不如自來水井水或溫泉水洗后皮膚光滑。

3.與天燃?xì)忮仩t相比

天燃?xì)忮仩t運行費用：13.33元/噸水

魯禹洗浴余熱回收系統運行費用：4元/噸水

年節約能源運行費用：100噸水*30天*12月*（13.33-4）=33.588萬元/年

4.石油燃?xì)忮仩t相比

石油燃?xì)忮仩t運行費用：20元/噸水

魯禹洗浴余熱回收系統運行費用：4元/噸水

年節約能源運行費用：100噸水*30天*12月*（20-4）=57.6萬元/年

5.污水源熱泵（地源熱泵、空氣源熱泵）相比

污水源熱泵運行費用：9.97元/噸水

魯禹洗浴余熱回收系統運行費用：4元/噸水

年節約能源運行費用：100噸水*30天*12月*（9.97-4）=21.5萬元/年

6.顆粒鍋爐相比

燃顆粒鍋爐運行費用：18元/噸水

魯禹洗浴余熱回收系統運行費用：4元/噸水

年節約能源運行費用：100噸水*30天*12月*（18-4）=50.4萬元/年

7.與電熱水鍋爐相比

電鍋爐運行費用：36.72元/噸水

魯禹洗浴余熱回收系統運行費用：4元/噸水

年節約能源運行費用：100噸水*30天*12月*（36.72-4）=117.7920萬元/年

8.與燃煤鍋爐相比

燃煤鍋爐運行費用：6.5元/噸水

魯禹洗浴余熱回收系統運行費用：4元/噸水

年節約能源運行費用：100噸水*30天*12月*（6.5-4）=9萬元/年

注：國家已經強制執行“煤改電”政策，城市和農村禁止使用燃煤鍋爐

結論：淋浴噴頭出洗浴熱水的溫度在40余度，經沐浴后流到下水口的廢水溫度為35度左右，這些被浪費扔掉的熱能廢水經過魯禹熱回收機組再排放時的溫度只有3-5度。35減去5度這就意味著有30度的熱能留在了系統機組里，在把14度左右的新鮮冷水引進機組里，14度加上30度等于44度，（注意！只是回收熱量不是回收水！）魯禹洗浴熱回收系統加熱1噸熱水的運營成本只需4度電，比電加熱節省75%以上電費，比燃煤、燃?xì)忮仩t節省50%以上運行成本。
